更熱、更強、更韌、更輕是設計和制造下一代航空推進系統的關鍵技術指標。由于市場對高性能航空發動機的需求不斷增長，對難熔金屬間化合物復合材料的研究也因此越來越深入，特別是鈮硅化合物原位復合材料，因為其具有出色的物理力學特性。作為Nb-Si基合金的主要組成相，室溫韌性源于體心立方鈮固溶體（Nb_ss）；而硅化物（Nb₅Si₃或Nb₃Si）強化相與提高高溫時的蠕變和抗氧化性能息息相關。因此，實現Nb-Si基合金的平衡和綜合性能的因素主要取決于兩相的體積分數、微觀結構分布以及界面組合的優化。

由于Nb-Si基合金在室溫下的斷裂韌性較差，這就限制了其在工業領域的應用。為了提高室溫韌性，合金化和復合可以作為一種有效的方法和選擇。在第三代基于鎳的單晶高溫合金（SGX3）中，錸的添加顯著提高了γ′-Ni3Al的粗化活化能，從而降低其粗化動力學。若采用真空非消耗性電弧熔煉的Nb–Si原位復合系統，0.5 at.%的錸合金化量可以使其斷裂韌性達到39.4%的增量（從10.33 MPa m^1/2增加到14.4 MPa m^1/2）。

1、添加錸后的Nb–Si基合金的室溫韌性

經過三點彎曲測試，圖1展示了Re對Nb–Si基合金室溫斷裂韌性的影響。在變形過程中，所有曲線（圖1(a)）都呈線性上升趨勢，然后急劇下降，這也意味著在這一刻發生了失效行為。對于基礎合金，其最終承載力只有130.8N，韌性（KQ）僅達到8.4 MPa m^1/2。隨著Re含量的進一步增加，承載力和KQ的值幾乎呈同步變化的趨勢。0.1Re合金的平均KQ為11.7 MPa m^1/2，最大載荷也達到了172.6 N。與基礎合金相比，0.4Re合金在最終載荷（234.3 N）和斷裂韌性（13.1 MPa m^1/2）方面均表現出79%和56%的最大增長。但0.6Re合金的問題是，這兩個指標都縮小到了119.4 N和7.6 MPa m^1/2以下，均低于基礎合金。

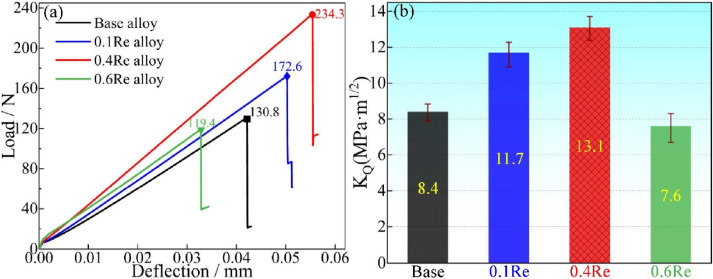

圖1 四種不同Nb–Si基合金的單刃缺口三點彎曲測量：(a)載荷與加載點彎曲位移；(b)室溫斷裂韌性(KQ)

圖2顯示了經過三點彎曲測試后四種不同Nb–Si基合金的裂紋傳播路徑的比較。沿加載方向，基礎合金和0.6Re合金的裂紋直接穿透試樣。特別是對于0.6Re合金，盡管其峰值力相對較?。?19.4N，圖1(a)），但導致了更大的斷裂間隔（圖2(d)）。而對于基礎-xRe（x=0.1或0.4，at.%）合金，裂紋的傳播路線以蜿蜒和曲折的狀態為特征，而不是直線。同時，在0.1Re和0.4Re合金中，主裂紋路徑附近表現出更多的增韌行為，如裂紋偏轉、橋接、阻滯和次生微裂紋，這些都有助于提高Nb–Si基合金的斷裂韌性。

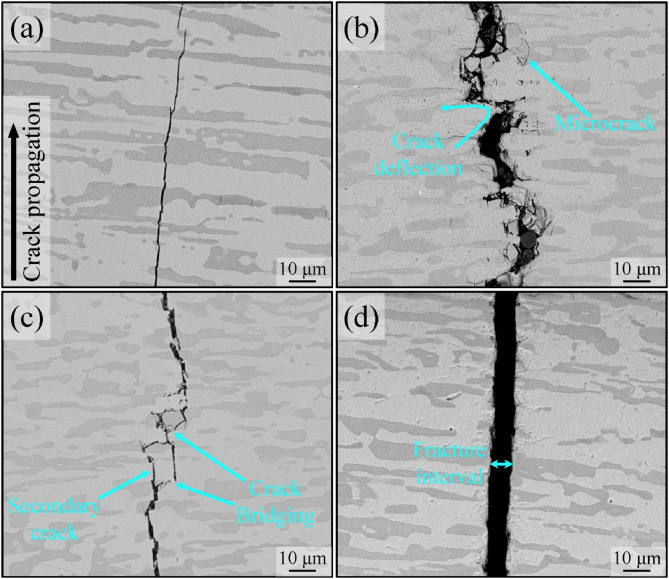

圖2. 四種不同Nb–Si基合金在三點彎曲測試后裂紋傳播的比較：(a) 基礎合金；(b) 0.1Re合金；(c) 0.4Re合金；(d) 0.6Re合金。

從圖3可以看出，四種不同Nb–Si基合金的斷口表面也展現出一系列不同的特征。無論是否摻雜Re，硅化物的斷口表面都呈現出典型的脆性斷裂模式，沒有波浪狀。作為合金在變形過程中的主要可塑性來源，基礎合金和0.6Re合金中相鄰脆性硅化物明顯阻礙了Nb_ss相的塑性作用（圖3(a)和）；斷口表面的河流圖案也標志著Nb_ss基體的發生了脆性斷裂。對于0.1Re合金，對可塑性Nbss相的約束逐漸減輕，因此在變形過程中明顯出現了斷裂步進和撕裂脊（圖9(b)）。而在Re摻雜量達到0.4 at.%后，這一變化更進一步（圖3(c)）；例如，許多微裂紋可以清晰可見，特別是Nb_ss硅化物界面的脫粘現象的出現。

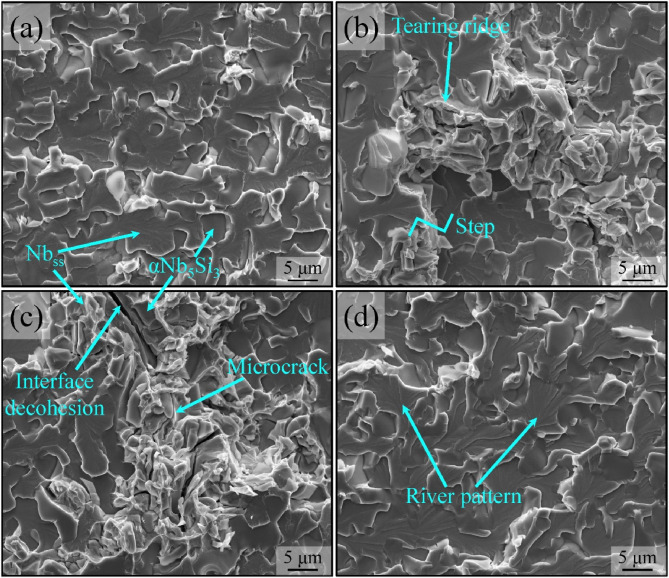

圖3. 四種不同Nb–Si基合金在三點彎曲測試后的斷口表面對比：(a) 基礎合金; (b) 0.1Re合金; (c) 0.4Re合金; (d) 0.6Re合金。

圖4顯示了四種不同Nb–Si基合金在三點彎曲測試后的斷口表面的3D拓撲圖。與基礎合金相比，0.1Re合金的斷口表面明顯呈波動狀，而在0.4Re合金中更為明顯。從基礎到0.6Re合金的所選斷口表面的面積分別為468,115.2 μm²、823,381.2 μm²、894,434.4 μm2和430,498.8 μm²。為方便起見，上述表面的投影平面（645 x 648 = 417,960 μm²）用作參考平面，以計算表面積比（SAR，所選表面與參考平面的面積比），從而進一步比較和定量評估斷口表面。SAR隨著錸的進一步合金化逐漸增加，并在0.4Re合金中最大化為2.14，在此達到了最佳的斷裂韌性（圖1(b)）。但幾乎與平坦的參考平面一致，0.6Re合金的SAR僅為1.03，甚至低于基礎合金的1.12。

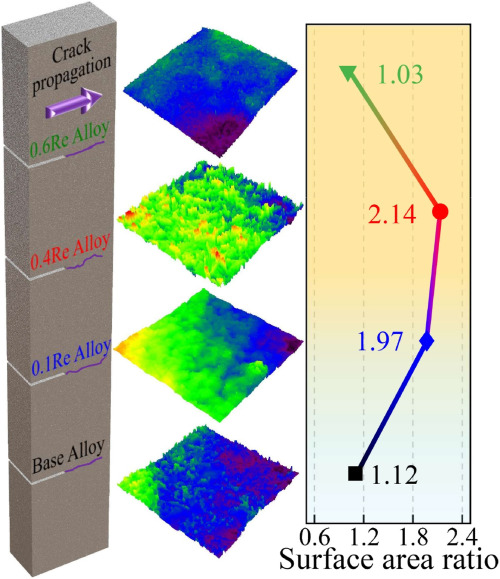

圖4. 不同Nb–Si基合金在三點彎曲測試后的三維表面形貌比較（基礎-xRe，x=0, 0.1, 0.4, 0.6，原子%）

2、添加錸后的Nb–Si基合金的顯微硬度

隨著Nb–Si基合金中Re濃度的增加，圖5中的硅化物的平均直徑呈現了與維氏顯微硬度相似的變化特征。在基礎合金中，硅化物的尺寸為6.23μm，隨著Re的加入逐漸減小，最終達到最小值4.68μm；即，硅化物相對于基礎合金，在Re摻雜量達到0.4 at.%后，其粒度大約減小了25%。但在0.6Re合金中，硅化物的顆粒明顯變大，其平均尺寸最大為6.92μm，甚至比基礎合金還要大。同樣，維氏顯微硬度也呈現了先升后降的趨勢；在0.4Re合金中達到最小值，為1178 HV，比基礎合金“軟”了大約39%。

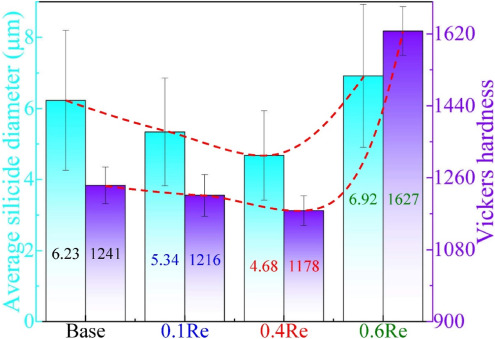

圖5. 基于不同Re含量（x=0, 0.1, 0.4, 0.6, at.%）的合金中硅化物尺寸和顯微硬度的比較。

對增韌相施加不同力的條件，可能會在Nb–Si基合金的整體塑性方面產生相當大的差異，尤其是三軸壓應力。在韌性的Nbss相中，有明顯的呈現為河流圖案的劈裂斷裂行為（圖3(a)和），這是由于周圍硅化物對其具有強烈的約束效應。而在0.1Re和0.4Re合金中，微裂紋（圖3(b)和）有助于分散對Nb_ss基體的韌性約束。由于在Nb_ss/αNb₅Si₃界面處的剪切強度較低，發生了界面剝離（圖3(c)），重新分布了應力-應變場，因此改善了塑性流動，從而在0.4Re合金中形成了更不均勻和起伏更大的斷裂表面（圖4）。不僅如此，在界面分離處發生了更多的裂紋偏轉，并出現了許多次生裂紋（圖2(c)），這不可避免地提高了在裂紋傳播過程中的斷裂能量的消耗?？偟膩碚f，諸如微裂紋、次生裂紋和界面剝離等有益的增韌行為都有助于降低裂紋尖端的驅動力，增加裂紋尖端的屏蔽和裂紋尖端的開口位移（CTOD）。

由于錸的原子半徑大于鈮，因此錸可以引起更明顯的晶格膨脹，提高了Nb–Si基合金的內在能量，從而在外部表現為具有更高的顯微硬度。這也意味著在（Nb, Re)_ss的較大晶格空間中能夠容納更多的間隙Ti原子，可以進一步增強Nb_ss基體的韌性；因此，0.1Re合金和0.4Re合金的維氏硬度略微降低而不是更“硬”了（圖5）。但除了Ti含量的增加外，Si含量也隨之增加，Si是一種容易使Nbss相硬化的典型元素。此外，添加難熔金屬的另一個重要考慮因素是韌脆轉變溫度（DBTT）。盡管純鈮的DBTT很低（零下150^°C），但（Nb, X)ss的DBTT非常容易受到間隙或替代含量的影響。除了Ti和Hf之外，當前研究中Cr、Al和Re等其他成分都與DBTT呈負相關。以Re為例，僅僅2at.%的摻雜量就可以顯著提高（Nb, Re)ss的DBTT至室溫。因此，在0.6Re合金中，Ti的增韌效果無法抵消其他成分（尤其是Si和Re）引起的強化行為，從而導致更高的顯微硬度（圖5）和更低的斷裂韌性（圖1）。

3、結論

該研究系統地研究了Re對室溫下Nb–Si基合金的微觀結構、相組成和力學性能的影響。從實驗結果中可以得出以下結論：

1）四種不同Nb–Si基合金中的組分相均為Nbss、αNb₅Si₃和γNb₅Si₃，而Re主要分布在Nb_ss基體中。添加0.4 at.%的Re可以使硅化物精煉到最小值，其平均直徑為4.68μm，但過量添加會導致再次粗化。0.4Re合金中，Nbss基體連續性最佳，體積分數最大，達到63.1%。

2）添加Re增加了Nb_ss基體中其他間隙元素的含量，并相應地使0.6Re合金的顯微硬度最大化。由于Nb_ss相的體積分數更高且更具韌性，以及硅化物變鈍且分散，室溫下的斷裂韌性從0.1Re合金的8.4 MPa·m^1/2提高到0.4Re合金的最大值13.1 MPa·m^1/2。
